ZY08012 V1.0 Universal LCD Controller Board Multi Function Display Driver Board

Name: ZY08012 V1.0 Universal LCD Controller Board Multi Function Display Driver Board
Brand: Shenzhen Mingqi Display Technology Co., Ltd.
SKU: ZY08012 V1.0
Availability: InStock

Dettagli del prodotto

Luogo di origine: Shenzhen, Cina

Marca: TFT Driver Board

Certificazione: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068

Numero di modello: ZY08012 V1.0

Termini di pagamento e di spedizione

Quantità di ordine minimo: 1 pezzo

Prezzo: Please contact us for latest price

Imballaggi particolari: Personalizzato

Tempi di consegna: 1~7 giorni lavorativi

Termini di pagamento: T/T, L/C, carta di credito, Paypal

Capacità di alimentazione: 5000,0 pezzi al giorno

Ottenga il migliore prezzo

Contatta ora

Specificità

Descrizione

Specificità

Evidenziare:
                                                                                                                                                                                                                                                                                                                                                                                                                                    ZY08012 V1.0 Pannello di controllo LCD universale, Pannello di guida per display multifunzione, ZY08012 V1.0 Display Driver Board


Funzione:	di potenza inferiore o uguale a 1 kVA	Segnale di interfaccia:	1xHDMI1.4, 1xDVI1.0 e 1xVGA
Prodotto:	supporta l'uscita LVDS a 2 porte	Dimensione:	139.0 x 53 mm
Temperatura di conservazione:	-20 ~ 60°C	Temperatura di funzionamento:	-10 ~ 50℃

Funzione:	di potenza inferiore o uguale a 1 kVA
Segnale di interfaccia:	1xHDMI1.4, 1xDVI1.0 e 1xVGA
Prodotto:	supporta l'uscita LVDS a 2 porte
Dimensione:	139.0 x 53 mm
Temperatura di conservazione:	-20 ~ 60°C
Temperatura di funzionamento:	-10 ~ 50℃

Descrizione

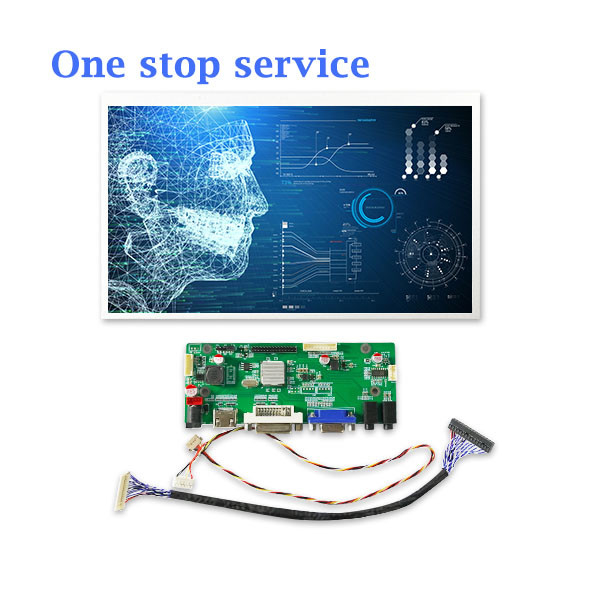

ZY08012 V1.0 Universal LCD Controller Board Multi Function Display Driver Board

Display del pannello TFT con Controller Board ZY08012 V1.0 Display multifunzione Driver Board

Descrizione

ZY08012 V1.0 è una scheda driver display multifunzione che combina 1xHDMI1.4, 1xDVI1.0 e 1xVGA interfaccia di ingresso, supporta uscita LVDS a 2 porte fino a 186MHz, supporta l'ingresso e l'uscita delle cuffie e l'uscita dell'amplificatore audio a doppio canale da 3 watt.

Caratteristiche

Input di potenza	Input di corrente continua 12V /12V 680mA+/-10mA
Input del segnale	1 ingresso HDMI /1 HDMI
Input del segnale	1 ingresso VGA / 1 VGA
Input del segnale	1 ingresso DVI /1 DVI
Sottoscrizione del segnale	6/8 bit di uscita LVDS singola/doppia 6/8 LVDS

Input audio	3.5 mm di ingresso per cuffie /3.5 mm
Uscita audio	Uscita delle cuffie /3,5 mm
Uscita audio	Presidente del Consiglio
Altri	I2C/ADC/UART

Interfaccia Funzione Descrizione Diagramma

ZY08012 V1.0 Universal LCD Controller Board Multi Function Display Driver Board 0

- No, no, no.	Descrizione
CN 6	Interfaccia ADC /ADC
CN 9	Impostazione della tensione del pannello di visualizzazione
Altri prodotti	Interfaccia di uscita LVDS /LVDS
Fabbricazione a partire da legno	Interfaccia UART
CN 7	Interfaccia bus I2C /I2C
CN 8	Interfaccia tastiera
CN 12	3W uscita di altoparlante_L/R /3
CN 13	Interfaccia esterna di uscita per cuffie da 3,5 mm
Altri prodotti	Interfaccia esterna di ingresso per cuffie da 3,5 mm
CN 5	Interfaccia di ingresso VGA esterna
CN 4	Interfaccia di ingresso DVI esterna
CN 3	Interfaccia di ingresso HDMI esterna
CN 1	Interfaccia esterna di ingresso 12V DC
CN2	Interfaccia di ingresso 12V DC integrata
Fabbricazione a partire da legno	Interfaccia di controllo della retroilluminazione

Strutturale Dimensione Diagramma
